Подбор ПЛК по параметрам

Быстрый подбор необходимого ПЛК и модулей расширения на основе базовых параметров.

СТРУКТУРА И РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ:

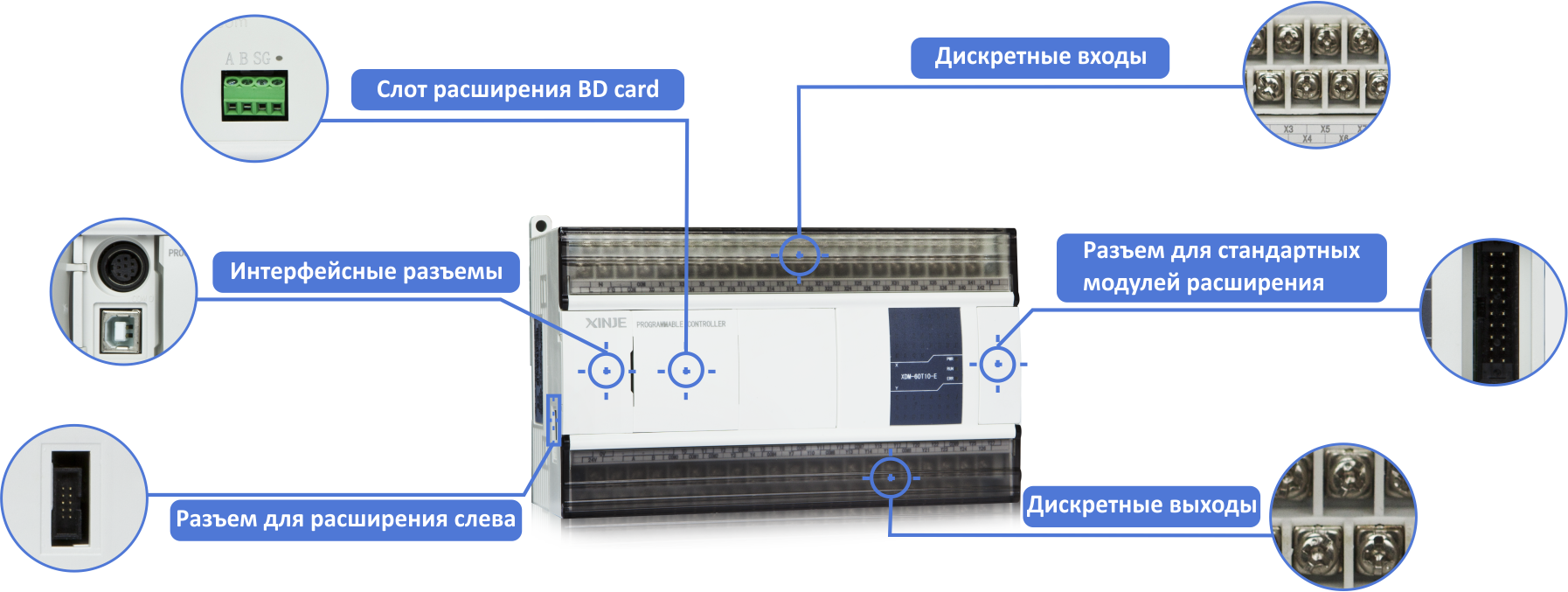

Контроллеры XD серии выполнены в пластиковом корпусе с горизонтальным размещением съемных клеммных терминалов. Интерфейсные разъемы, а также разъемы для подключения стандартных модулей расширения и плат формата BD Card, расположены под съемными защитными крышками передней панели. Крепятся ПЛК либо на стандартную 35мм DIN-рейку, либо винтами М3 непосредственно к монтажной панели.



СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ:

 AC - напряжение питания 220В 50/60Гц   DC - напряжение питания 24В пост. тока
 1xBD - количество слотов для карт формата BD Card   10xRM - количество подключаемых стандартных модулей расширения
 2xPWM IN - количество быстрых входов  2xPWM - количество импульсных выходов
 8xNPN - количество дискретных входов с указанием их типа   8xR - количество релейных выходов
 modbus - поддержка протокола Modbus  8xT - количество транзисторных выходов
 rs485 - наличие интерфейсов RS232 и RS485  usb - наличие порта USB для загрузки и отладки программ



XD3 Standart Series (3802xPWM10xRMxnet1 fieldbus)

   AC Переменное напряжение  DC Постоянное напряжение

 Кол-во входов

 INPUT

 Кол-во выходов

 OUT

RELAY  реле  TRANS  транзистор  RELAY  + TRANS  реле+транзистор  RELAY  реле TRANS  транзистор  RELAY  + TRANS  реле+транзистор

 N

 P

 N

 XD3-16R-E   XD3-16T-E   XD3-16RT-E   XD3-16R-C   XD3-16T-C   XD3-16RT-C   8   8
 XD3-24R-E   XD3-24T-E   XD3-24RT-E   XD3-24R-C   XD3-24T-C   XD3-24RT-C   14   10
 XD3-32R-E   XD3-32T-E   XD3-32RT-E   XD3-32R-C   XD3-32T-C   XD3-32RT-C   18   14
 XD3-48R-E   XD3-48T-E   XD3-48RT-E   XD3-48R-C   XD3-48T-C   XD3-48RT-C   28   20
 XD3-60R-E   XD3-60T-E   XD3-60RT-E   XD3-60R-C   XD3-60T-C   XD3-60RT-C   36   24

 P

 N

 P

 -   XD3-16PT-E   -   -   XD3-16PT-C   -   8   8
 XD3-24PR-E   XD3-24PT-E   XD3-24PRT-E   XD3-24PR-C   XD3-24PT-C   XD3-24PRT-C   14   10
 XD3-32PR-E   XD3-32PT-E   XD3-32PRT-E   XD3-32PR-C   XD3-32PT-C   XD3-32PRT-C   18   14
 -   -   -   -   -   -   -   -
 -   -   -   -   -   -   -   -

XD5 Enhanced Series (5726xPWMxnet1 fieldbus)

  ACПеременное напряжение DCПостоянное напряжение

 Кол-во входов

INPUT

 Кол-во выходов

OUT

RELAY реле TRANS транзистор RELAY +TRANS  реле+транзистор  RELAY реле TRANS транзистор RELAY +TRANS  реле+транзистор

 N

 P

 N

 XD5-24R-E  XD5-24T-E  XD5-24RT-E  XD5-24R-C  XD5-24T-C  XD5-24RT-C 14 10
 XD5-32R-E  XD5-32T-E  XD5-32RT-E  XD5-32R-C  XD5-32T-C  XD5-32RT-C 18 14
 XD5-48R-E  XD5-48T-E  XD5-48RT-E  XD5-48R-C  XD5-48T-C  XD5-48RT-C 28 20
-  XD5-48T6-E - -  XD5-48T6-C - 28 20
 XD5-60R-E  XD5-60T-E  XD5-60RT-E  XD5-60R-C  XD5-60T-C  XD5-60RT-C 36 24
-  XD5-60T6-E - -  XD5-60T6-C - 36 24

 P

 N

 P

 XD5-24PR-E  XD5-24PT-E  XD5-24PRT-E  XD5-24PR-C  XD5-24PT-C  XD5-24PRT-C 14 10
 XD5-32PR-E  XD5-32PT-E  XD5-32PRT-E  XD5-32PR-C  XD5-32PT-C  XD5-32PRT-C 18 14
 XD5-48PR-E  XD5-48PT-E  XD5-48PRT-E  XD5-48PR-C  XD5-48PT-C  XD5-48PRT-C 28 20
-  XD5-48PT6-E - -  XD5-48PT6-C - 28 20
 XD5-60PR-E  XD5-60PT-E  XD5-60PRT-E  XD5-60PR-C  XD5-60PT-C  XD5-60PRT-C 36 24
-  XD5-60PT6-E - -  XD5-60PT6-C - 36 24

XDM Motion Control Series (572xnet1 fieldbus)

  ACПеременное напряжение DCПостоянное напряжение

 Кол-во входов

INPUT

 Кол-во выходов

OUT

RELAY реле TRANS транзистор RELAY +TRANS  реле+транзистор  RELAY реле TRANS транзистор RELAY +TRANS  реле+транзистор

 N

 P

 N

- XDM-24T4-E - - XDM-24T4-C - 14 10
- XDM-32T4-E - - XDM-32T4-C - 18 14
- XDM-60T4-E - - XDM-60T4-C - 36 24
- XDM-60T10-E - - XDM-60T10-C - 36 24

XDC Motion Bus Control Series (5722xPWMmotion fieldbus)

  ACПеременное напряжение DCПостоянное напряжение

 Кол-во входов

INPUT

 Кол-во выходов

OUT

RELAY реле TRANS транзистор RELAY +TRANS  реле+транзистор  RELAY реле TRANS транзистор RELAY +TRANS  реле+транзистор

 N

 P

 N

- XDC-24T-E - - XDC-24T-C - 14 10
- XDC-32T-E - - XDC-32T-C - 18 14
- XDC-48T-E - - XDC-48T-C - 28 20
- XDC-60T-E - - XDC-60T-C - 36 24

XD MODULES

Дискретные модули расширения входов/выходов

   Входы INPUT
 0   NPN   PNP
 8   16   32   8   16   32

 Выходы

OUT

 AC   0   -   -   -   XD-E32X-E   -   -   XD-E32PX-E
 TRANS    8   -   -   -   -   -   -   -
 16   -   -   XD-E16X16YT-E   -   -  XD-E16PX16YT-E  -
 32   XD-E32YT-E  -   -   -   -   -   -
 RELAY    8   -   -   -   -   -   -   -
 16   -   -   XD-E16X16YR-E   -   -  XD-E16PX16YR-E  -
 32   XD-E32YR-E  -   -   -   -     -
 DC     -   XD-E8X   XD-E16X   XD-E32X-C   XD-E8PX   XD-E16PX  XD-E32PX-C
 TRANS    8   XD-E8YT   XD-E8X8YT   -   -   XD-E8PX8YT   -   -
 16   XD-E16YT   -   XD-E16X16YT-C   -   -  XD-E16PX16YT-C  -
 32   XD-E32YT-C   -   -   -   -   -   -
 RELAY    8   XD-E8YR   XD-E8X8YR   -   -   XD-E8PX8YR   -   -
 16   XD-E16YR   -   XD-E16X16YR-C   -   -  XD-E16PX16YR-C  -
 32   XD-E32YR-C   -   -   -   -   -   -

Аналоговые модули расширения входов/выходов

 Заказной код   Описание модуля
 XD-E4AD   4AI, 14bit (ток или напряжение)
 XD-E2DA  2АО, 12bit (ток или напряжение)
 XD-E4DA   4AO, 12bit (ток или напряжение)
 XD-E4AD2DA   4AI, 14bit (ток или напряжение) + 2AO, 12bit (ток или напряжение)
 XD-E4AD2DA-B   4AI, 14bit (ток или напряжение) + 2AO, 12bit (-10V~+10V).
 XD-E8AD   8AI, 14bit (первые 4 канала - напряжение, остальные 4 - ток)
XD-E6TC-P  6AI (термопара тип К, 0~13000C) + 6DO (только как выходы ПИД-регулятора)
XD-E6PT-P  6AI (Pt100, -100~5000C) + 6DO (только как выходы ПИД-регулятора)
XD-E1WT-A  1AI, 24bit сигма-дельта АЦП для подключения тензодатчиков (-39.06~+39.06 мВ)
XD-E2WT-A  2AI, 24bit сигма-дельта АЦП для подключения тензодатчиков (-39.06~+39.06 мВ)
XD-E4WT-A  4AI, 24bit сигма-дельта АЦП для подключения тензодатчиков (-39.06~+39.06 мВ)

Модули расширения входов/выходов формата ED (для расширения слева)

 Заказной код   Описание модуля
XD-4AD-A-ED  4AI, 12bit (ток)
XD-4AD-V-ED  4AI, 12bit (напряжение)
XD-4DA-A-ED  4AO, 12bit (ток)
XD-4DA-V-ED  4AO, 12bit (напряжение)
XD-2AD2DA-A-ED  2AI, 12bit (ток) + 2AO, 10bit (ток)
XD-2AD2DA-V-ED  2AI, 12bit (напряжение) + 2AO, 10bit (напряжение)
XD-2AD2PT-A-ED  2AI, 12bit (ток) + 2AI, Pt100
XD-2AD2PT-V-ED  2AI, 12bit (напряжение) + 2AI, Pt100
XD-2PT2DA-A-ED  2AI, Pt100 + 2AO, 10bit (ток)
XD-2PT2DA-V-ED  2AI, Pt100 + 2AO, 10bit (напряжение)
XD-WBOXT-ED  WiFi модуль расширения
XD-SBOXT-ED  433МГц радиомодуль
XD-NES-ED  RS232/485 модуль расширения
